电缆端子压接中常见的六角形压接,你了解多少?

    日期: 2021-03-02

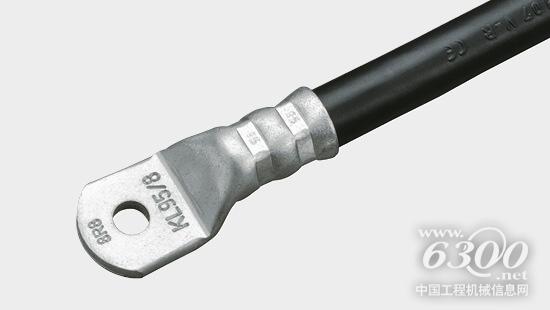

     什么是六角形压接?

      六角形压接是典型的压接电缆端子和接续管的形式之一。因其适用于不同类型的铜导体和铝导体而在电气连接施工中被广泛使用。在这种压接形式中,线芯可在较大的截面上变形。
      六角形压接适用于哪些端子?
      六角形压接通常用于依据DIN 46235标准制造的铜制电缆端子和依据DIN 46329标准制造的铝制电缆端子,还适用于柯劳克标准的R系列、L系列和SG系列等管制铜端子。此外,用这种压接形式可以压接要求抗拉强度的绳索。
      六角形压接有哪些优势?
      压接过程中的集中均匀受力是六角形压接的明显优势所在,其从各个侧面均匀发力,从而作用于较大的接触面上,使导体的各条单股线芯整体均匀变形而不受损。
      六角形压接可带来具有良好的机械稳定性和安全可靠电气性能的连接。由于压接均匀,六角形压接也适用于中高压电力施工的范围。
      替代方法:制造商特供的六角形压接

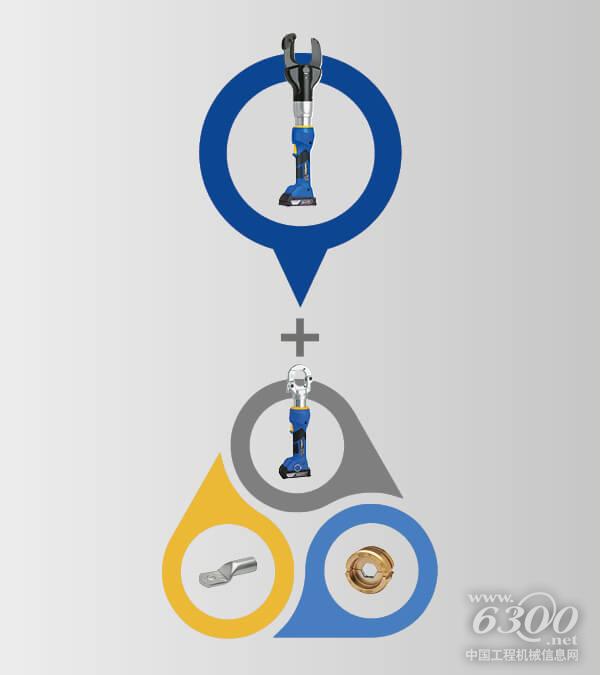

      除了有DIN标准规定尺寸的六角形压接外,DIN 60228标准第2类和第5类铜导体的应用同样推荐使用柯劳克特供的六角形压接。这些六角形压接尺寸是专门为柯劳克所提供的管状电缆端子而开发的。因此,始终使用柯劳克的整体解决方案(端子+模具+工具)是非常重要的。
      自由选择:宽压接或窄压接
      根据使用的工具,可以选择窄压接或宽压接,这主要取决于工具的出力性能,端子规格的大小及用户偏好等。例如,通过窄压接,可以将一个300 mm²的管状电缆端子用6吨电池驱动液压装置进行压接。但为此必须进行多次压接,这需要花费额外的时间。因此,对工具的选择应经过仔细考虑,选择适合应用领域的工具。
